Обычно все начинается не с красивого технического задания, а с простой бытовой ситуации: есть STL, есть идея отлить деталь в силикон, и есть ощущение, что сейчас опять придется открывать CAD и руками собирать вокруг модели коробку.
Если форма одна, это еще терпимо. Нарисовал стенки, прикинул зазоры, сделал дно, экспортировал, распечатал. Если моделей несколько, этот ритуал быстро надоедает. Особенно когда каждый раз нужно заново думать, где будет дно, какой оставить слой силикона, как разрезать стенки и не получит ли мастер-модель ловушку, из которой ее потом не вытащить.
Вот тут и появляется запрос про программу для создания опалубки для силиконовых молдов. Не потому что хочется кнопку "сделать идеально", а потому что самая скучная часть процесса повторяется слишком часто.
CraftMold как раз про этот кусок работы. Он не делает готовый силиконовый молд и не отменяет проверку технологии. Он помогает из подходящего STL собрать печатную оснастку: дно, стенки, секции, предпросмотр и файлы для слайсера.
Что вообще нужно получить
Опалубка для силиконового молда - это не просто коробка вокруг модели. Коробка тоже работает, но часто получается грубо: лишний объем, непонятный разъем, много силикона, стенки где-то слишком близко, где-то слишком далеко.
В нормальном сценарии хочется получить более управляемую сборку:
- модель стоит на понятном дне;
- вокруг нее есть заданный слой силикона;
- печатные стенки не лезут в исходную STL-модель;
- секции можно собрать перед заливкой и развести после отверждения;
- дно и стенки не требуют ручной подгонки напильником;
- результат можно открыть в слайсере и проверить до печати.
Звучит очевидно, но именно на этих мелочах обычно и теряется время. В CAD коробку сделать быстро. Сделать коробку, которая нормально собирается, держит силикон и потом раскрывается, уже менее весело.
Почему нельзя просто загрузить любой STL
STL - это поверхность. Он не знает, что вы хотите сделать силиконовую форму, где у детали низ, какой у нее реальный масштаб и как ее планируется вынимать.
Иногда файл выглядит нормально, но внутри есть сюрпризы: модель состоит из нескольких кусков, сетка битая, масштаб уехал в десять раз, дно вроде плоское, но на самом деле там небольшой перекос. Для печати фигурки это может быть не страшно. Для опалубки под силикон такие вещи быстро становятся проблемой.
Отдельная тема - поднутрения. На экране рельеф может выглядеть красиво, а после заливки силикон цепляется за модель так, что вынуть ее без деформации трудно. Программа может помочь увидеть часть проблем, но она не должна делать вид, что физики не существует.
Поэтому хорошая автоматизация начинается с честной проверки: файл читается, габариты похожи на правду, есть рабочая плоскость дна, модель не разваливается на случайные компоненты.
Как это выглядит в CraftMold
Сначала загружается STL. Дальше важный шаг - выбрать дно. Это не просто "повернуть модель красиво". Выбранная плоскость становится базой формы: от нее считаются дно, высота, стенки и положение модели внутри опалубки.
После этого задаются параметры. Обычно приходится думать о четырех вещах:
- сколько силикона оставить вокруг мастер-модели;
- какой толщины будут печатные стенки;
- какой сделать низ;
- на сколько секций разделить стенки.
Для маленькой свечи или простой фигурки это может быть совсем компактная сборка. Для крупной модели или сложного рельефа запасы нужны другие. Универсального числа тут нет, и это нормально. Программа должна помогать быстро собрать вариант, но не притворяться, что все модели одинаковые.

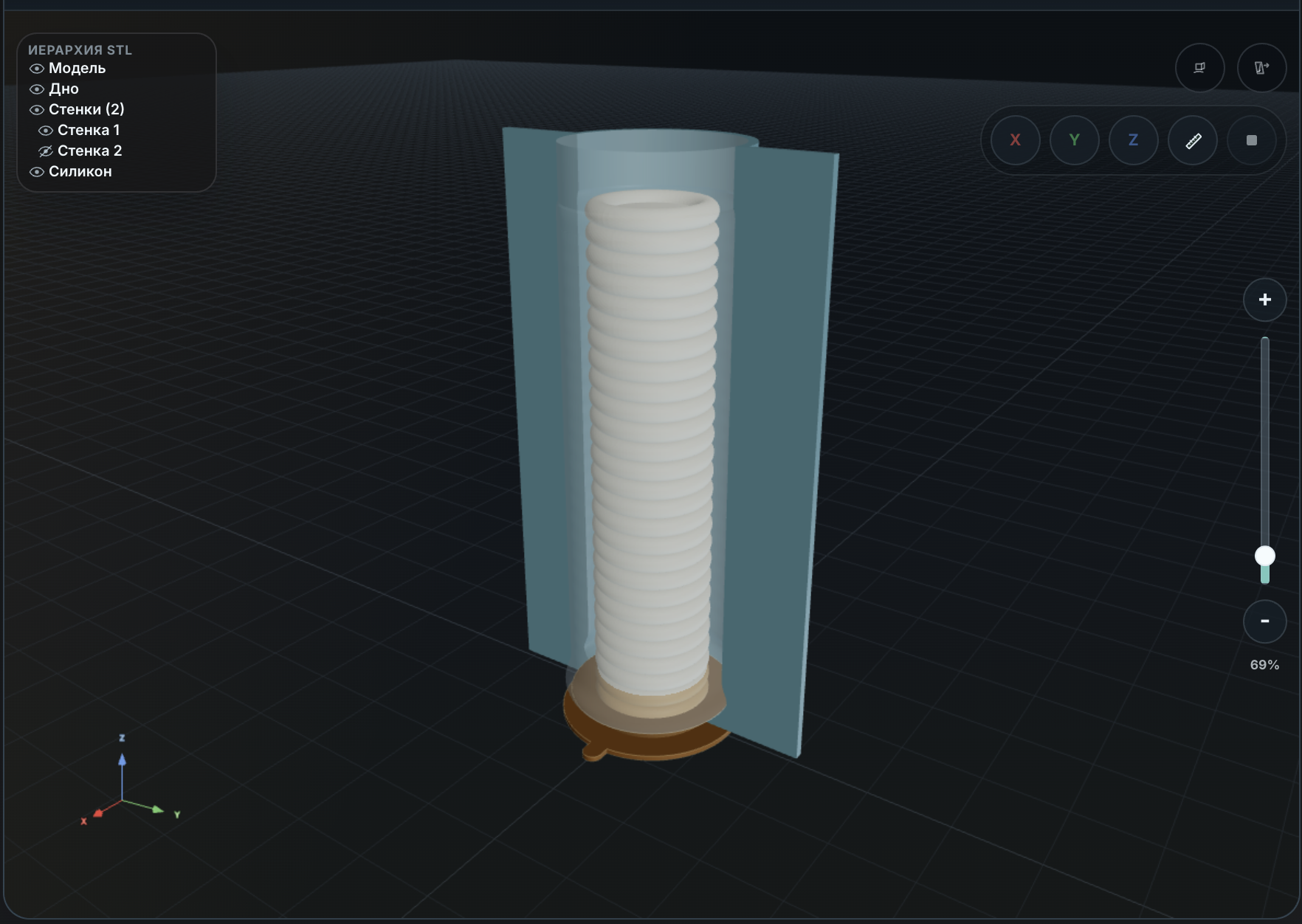

После построения начинается самая важная часть - не скачать файл, а посмотреть результат. Есть ли пересечения? Не появились ли тонкие места? Понятно ли, как секции разойдутся после заливки? Не выглядит ли дно так, будто его поведет на печати?
У нас есть отдельный разбор на простой модели свечи, где весь путь показан по шагам.
Пример опалубки для силиконовой формы по STL
Где программа экономит время
Самая большая польза не в том, что сервис "думает за человека". Польза в том, что он убирает повторяющуюся механическую работу.
Вместо того чтобы каждый раз вручную:
- строить коробку;
- вычитать или обводить модель;
- прикидывать зазор;
- делать отдельное дно;
- резать стенки на части;
- экспортировать набор файлов;
можно быстрее получить рабочий черновик опалубки и потратить внимание на проверку. Для мастерской это часто важнее, чем красивая автоматизация на словах: меньше рутины, меньше случайных ошибок, быстрее первый печатный вариант.
Особенно это полезно для небольших серий: свечи, декоративные детали, фигурки, мастер-модели для смолы, гипса или других заливок. Там задача повторяется, а ручная подготовка быстро становится узким местом.
Где программа не спасет
Есть вещи, которые нельзя переложить на кнопку.
Если STL изначально не подходит, опалубка не сделает из него хорошую мастер-модель. Если у детали жесткие поднутрения, неправильный разъем может испортить форму. Если модель напечатана из смолы и плохо промыта или недозасвечена, силикон может не отвердиться рядом с поверхностью. Если не проверить масштаб в слайсере, можно получить прекрасную опалубку не того размера.
То есть программа помогает с геометрией оснастки, но не отвечает за весь процесс литья. Материал, подготовка поверхности, разделительный состав, герметизация, дегазация, режим отверждения - все это остается на стороне пользователя.
Это честное разделение полезнее, чем обещание "загрузите STL и получите идеальный молд". В реальности хороший результат получается там, где автоматизация делает рутину, а человек проверяет технологические решения.
Сколько силикона уйдет
Еще один практичный вопрос: сколько силикона понадобится. Простая коробка почти всегда дает лишний объем. Более близкая к модели опалубка может уменьшить расход, но экономить до тонкой пленки тоже нельзя. Форма должна не только залиться, но и пережить извлечение детали.
Перед печатью полезно хотя бы грубо посчитать объем: сколько места останется под силикон, какой объем занимает мастер-модель, какая плотность у выбранного состава. Для этого есть отдельный калькулятор.
Калькулятор расхода силикона для формы
Когда стоит пробовать
CraftMold имеет смысл попробовать, если у модели есть понятное дно, нормальный масштаб и задача похожа на печатную опалубку, а не на сложную многосоставную форму с хитрой технологией раскрытия.
Хорошие первые кандидаты:
- небольшие свечи;
- простые фигурки;
- декоративные элементы;
- мастер-модели с плоским основанием;
- прототипы, где нужно быстро проверить идею.
Плохие первые кандидаты:
- модель без рабочей плоскости дна;
- тонкие длинные выступы;
- глубокие жесткие поднутрения;
- несколько случайных компонентов в одном STL;
- файл, в масштабе которого вы не уверены.
Если коротко: программа для опалубки силиконовых молдов нужна не для магии. Она нужна, чтобы быстрее пройти скучный участок между "у меня есть STL" и "у меня есть набор печатных деталей, который можно проверить в слайсере".
Проверить свою STL
Если модель выглядит подходящей, загрузите STL, выберите дно, задайте толщины и посмотрите, какую опалубку получится построить.
Сейчас доступ открыт по промокоду.
